使用 bhyve 及 vm-bhyve 工具安装 Windows 11

Windows 11 IoT Enterprise LTSC，版本 24H2 (x64) - DVD (英文)

IoT 版本将可信平台模块（TPM）列为可选要求，内存大小等安装限制也较为宽松，降低了部署门槛

SHA-256 校验和：4F59662A96FC1DA48C1B415D6C369D08AF55DDD64E8F1C84E0166D9E50405D7A

磁力链接：magnet:?xt=urn:btih:7352bd2db48c3381dffa783763dc75aa4a6f1cff&dn=en-us_windows_11_iot_enterprise_ltsc_2024_x64_dvd_f6b14814.iso&xl=5144817664

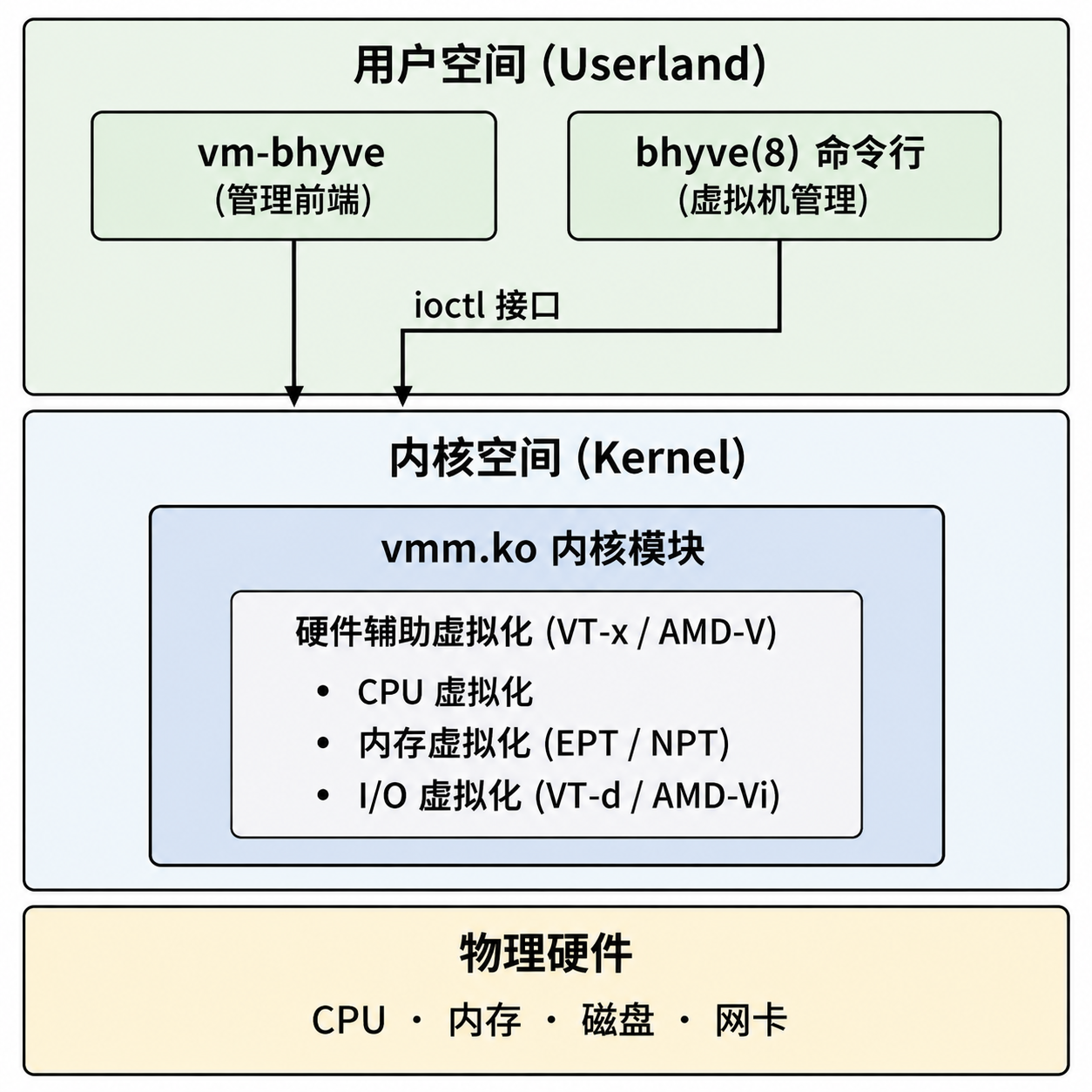

首先需要加载虚拟机管理相关的内核模块。 vmm 是 FreeBSD 内核提供的虚拟机监控程序 ，为 bhyve 提供硬件辅助虚拟化支持。该模块只需加载一次，之后 vm-bhyve 会自动管理

$ kldload vmm   # 加载 FreeBSD 虚拟机管理模块（vmm）

系统重启后无需手动加载，vm-bhyve 会自动加载该模块

查看已加载的 vmm 相关内核模块。其中 vmm.ko 为 bhyve 虚拟机监控程序模块

$ kldstat | grep vmm
7    1 0xffffffff83320000     44b0 vmmemctl.ko
10    1 0xffffffff83400000   33e438 vmm.ko

注意：vmmemctl.ko 为 VMware 内存气球驱动，与 bhyve 无关

接下来安装 统一可扩展固件接口 UEFI 固件、虚拟网络计算 VNC 客户端与 vm-bhyve 管理工具。UEFI 固件为虚拟机提供现代启动支持，VNC 客户端用于访问虚拟机图形界面。

• pkg:

  $ pkg install bhyve-firmware vm-bhyve tigervnc-viewer


• ports:

  # 安装 bhyve 固件
  $ cd /usr/ports/sysutils/bhyve-firmware && make install clean

  # 安装 vm-bhyve 管理工具
  $ cd /usr/ports/sysutils/vm-bhyve && make install clean

  # 安装 TigerVNC Viewer
  $ cd /usr/ports/net/tigervnc-viewer && make install clean


编辑 /etc/rc.conf 文件，启用 vm 服务并指定虚拟机存放目录：

# 启用 vm-bhyve 服务
vm_enable="YES"

# 指定虚拟机存放目录，后续操作均使用此路径
vm_dir="/home/ykla/vm"

本节示例中出现的 /home/ykla 为示例路径，请根据自身环境替换为实际用户主目录

创建模板路径：

$ mkdir -p /home/ykla/vm/.templates

复制模板到虚拟机模板位置：

$ cp /usr/local/share/examples/vm-bhyve/* /home/ykla/vm/.templates

随后配置虚拟网络:

• public: 是模板指定的虚拟交换机名称

• ue0 :为当前宿主机的物理网络接口名称

  请根据实际网卡修改（可通过 ifconfig 命令查看）


虚拟交换机借助 bridge(4) 完成 网络桥接 ，将虚拟机网络栈与宿主机物理网络接口相连，使虚拟机可直接访问物理网络

物理网络
   │
   ▼
物理网卡 ue0
   │
   │  bridge(4) 桥接
   ▼
虚拟交换机 vm-public
   │
   ├── tap0 ──► 虚拟机 winguest
   │
   └── tapN ──► 其他虚拟机

# 创建虚拟交换机 public
$ vm switch create public

# 将物理网卡 ue0 添加到 public 虚拟交换机
$ vm switch add public ue0

创建后查看新增的 vm-public ：

$ ifconfig

………省略一部分……

vm-public: flags=1008843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST,LOWER_UP> metric 0 mtu 1500
options=0
ether 62:bc:e8:9f:f7:e1
id 00:00:00:00:00:00 priority 32768 hellotime 2 fwddelay 15
maxage 20 holdcnt 6 proto rstp maxaddr 2000 timeout 1200
root id 00:00:00:00:00:00 priority 32768 ifcost 0 port 0
member: ue0 flags=143<LEARNING,DISCOVER,AUTOEDGE,AUTOPTP>
ifmaxaddr 0 port 3 priority 128 path cost 20000
groups: bridge vm-switch viid-4c918@
nd6 options=9<PERFORMNUD,IFDISABLED>

如创建错误，可使用以下命令删除该虚拟交换机：

$ vm switch destroy public

查看分配的虚拟交换机：

$ vm switch list
NAME    TYPE      IFACE      ADDRESS  PRIVATE  MTU  VLAN  PORTS
public  standard  vm-public  -        no       -    -     ue0

在 FreeBSD 13.0 及以上版本的宿主机中使用 xHCI 鼠标，需启用 USB HID 子系统，请在 /boot/loader.conf 文件中添加：

# 启用 USB HID 支持
hw.usb.usbhid.enable="1"

# 开机自动加载 usbhid 内核模块
usbhid_load="YES"

相关文件结构：

/
├── boot/
│   └── loader.conf # 内核模块加载配置
├── etc/
│   └── rc.conf # 系统启动配置
├── home/
│   └── ykla/
│       ├── vm/ # 虚拟机存放目录
│       │   ├── .templates/ # 虚拟机模板目录
│       │   └── winguest/
│       │       ├── winguest.conf # 虚拟机配置文件
│       │       └── disk0.img # 虚拟机磁盘镜像
│       └── en-us_windows_11_iot_enterprise_ltsc_2024_x64_dvd_f6b14814.iso # Windows ISO 镜像
└── usr/
    ├── local/
    │   └── share/
    │       └── examples/
    │           └── vm-bhyve/ # vm-bhyve 示例文件
    └── ports/
        ├── sysutils/
        │   ├── bhyve-firmware/ # bhyve 固件 Ports 目录
        │   └── vm-bhyve/ # vm-bhyve Ports 目录
        └── net/
            └── tigervnc-viewer/ # TigerVNC Viewer Ports 目录

虚拟机模板是创建虚拟机的基础配置文件。以下演示如何创建并配置 Windows 虚拟机模板

如运行的是 Windows 10 之前的版本，或在 Windows 系统上安装 Microsoft SQL Server 时

需要使用参数 disk0_opts="sectorsize=512" 将磁盘扇区大小设置为 512

根据模板创建 Windows 虚拟机，磁盘占用 40 GB：

$ vm create -t windows -s 40G winguest

销毁虚拟机的命令：

$ vm destroy winguest

Are you sure you want to completely remove this virtual machine (y/n)? # 输入 y 并按回车键即可删除

默认模板存在问题，需要修改。配置文件路径为 /home/ykla/vm/winguest/winguest.conf ：

# 设置虚拟机使用 UEFI 启动，不支持 UEFI 的 Windows 无法启动（如 Windows XP），Windows 7 64 位版本支持 UEFI
loader="uefi"

# 启用图形界面，虚拟机启动时暂停，直到 VNC 客户端连接
graphics="yes"

# 启用 USB 3.0 鼠标支持
xhci_mouse="yes"

# 分配 CPU 数量，建议根据宿主机性能适当调整
cpu=2

# 分配内存大小
memory=4G

# 默认情况下 bhyve 不启用 -H，虚拟机空闲时会占满宿主机 CPU（占用 100% 宿主机 CPU）
# 如需启用 HLT 让出 CPU，可使用 bhyve_options 字段向 bhyve 传递 -H 参数
# bhyve_options="-H"  # 客户机执行 HLT 时让出宿主机 CPU，可降低空闲虚拟机 CPU 占用
# cpu_hlt="yes"  # 该选项并非 vm-bhyve 官方配置参数

# 限制单个 AHCI 控制器挂载的设备数量，避免添加磁盘后 PCI 插槽编号变化
# 导致 Windows 将网络设备识别为新网卡
ahci_device_limit="8"

# 网络配置
# 建议改为 virtio-net 并在 guest 安装驱动，e1000 开箱即用
network0_type="e1000"
network0_switch="public"

# 磁盘配置
disk0_type="ahci-hd"
disk0_name="disk0.img"

# Windows 默认使用本地时间而非 UTC
utctime="no"

# VNC 显示分辨率
graphics_res="1920x1080"

# 虚拟机唯一标识符
uuid="af86e094-56da-11ed-958f-208984999cc9"

# 网络 MAC 地址
network0_mac="58:9c:fc:0c:5e:bb"

旧版 FreeBSD 中（FreeBSD 14.0 以前），/home/ 是 /usr/home/ 的软链接，两者相同

自 FreeBSD 14 以降，不再使用软链接，而是直接使用 /home/ 目录

安装模式下，vm-bhyve 将等待 VNC 客户端连接后才启动虚拟机，以捕捉 Windows 可能弹出的“Press any key to boot from a CD/DVD”提示。此时 vm list 中可看到虚拟机显示为锁定状态：

$ vm install winguest /home/ykla/en-us_windows_11_iot_enterprise_ltsc_2024_x64_dvd_f6b14814.iso # 请替换为实际路径
Starting winguest
* found guest in /home/ykla/vm/winguest
* booting...

虚拟机启动后，需以 VNC 客户端连接才能完成系统安装

终止虚拟机：优先使用 vm stop 命令向虚拟机发送 ACPI 关机信号，实现关闭。如果虚拟机阻碍宿主机关机，可在 tty 中按 Ctrl+C 跳过等待并强制关机

$ vm list
NAME      DATASTORE  LOADER  CPU  MEMORY  VNC           AUTO  STATE
winguest  default    uefi    2    4G      0.0.0.0:5900  No    Running (2072)

$ vm stop winguest
Sending ACPI shutdown to winguest

如 vm stop 无效，使用 SIGTERM 信号：

$ ps -el | grep bhyve
UID  PID PPID C PRI NI     VSZ    RSS MWCHAN STAT TT     TIME COMMAND
0 1858    1 1  68  0   16388      4 wait   IW    3  0:00.00 () /bin/sh /usr/local/sbin/vm _run winguest /home/ykla/zh-cn_windows_11_business_editions_version_24h2_x64_dvd

$ kill 1858

等待约 10-30 秒后确认进程已退出，再运行 bhyvectl –destroy –vm=winguest 清理

仅在 SIGTERM 多次尝试仍无效时，方可使用 kill -9 作为最后手段

警告：可能导致虚拟机磁盘数据损坏
